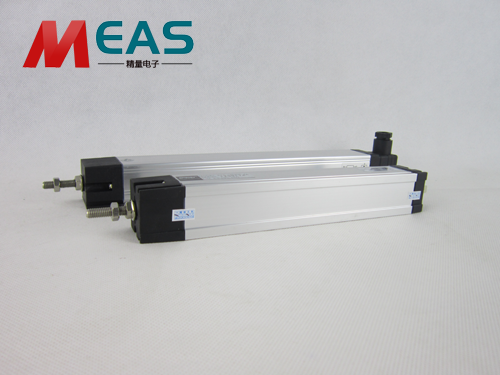

JL系列通用拉桿式直線位移傳感器，有效行程75mm～1250mm可選，兩端均有4mm緩沖行程，精度0.05%～0.04%FS。外殼采用鋁合金表面經陽極處理，防腐蝕；內置導電塑料測量單元，無溫漂，壽命長；具有自動電氣接地功能。密封等級為IP67，DIN430650標準插頭插座，可以適用在大多數通用場合；拉桿接觸根據要求有球頭型、螺紋型等，也可采用自動對中的連接球頭，允許極限運動速度為10m/s。

    拉桿式直線位移傳感器的功能在于把直線機械位移量轉換成電信號。為了達到這一效果，通常將可變電阻滑軌定置在傳感器的固定部位，通過滑片在滑軌上的位移來測量不同的阻值。傳感器滑軌連接穩態直流電壓，允許流過微安培的小電流，滑片和始端之間的電壓，與滑片移動的長度成正比。將傳感器用作分壓器可較大限度降低對滑軌總阻值精確性的要求，因?yàn)橛蓽囟茸兓�引起的阻值變化不�?huì)影響到測量結果。

    拉桿式直線位移傳感器適合各類型設備的位置檢測。如：注塑機、壓鑄機、橡膠機、鞋機、EVA注射機、木工機械、液壓機械等。

拉桿式直線位移傳感器選型參數：

1、JL拉桿量程可選： 75-550mm    600-1000mm  1100-1250mm

2、電阻：          ±10% kΩ    5.0 10.0    20.0

3、線性精度：      ± %FS   0.05

4、重復精度：       0.01mm

5、機械行程(M.T)mm：有效行程+7

6、解像度：        infinite 無斷解析

7、較大工作速度：   10 m/s

8、建議使用電流mA： ≤ 2

9、工作電壓：       5VDC    10VDC   24VDC

10、輸出信號：     0~5V    0~10V   0-5V、0-10V、4~20mA

11、使用溫度范圍：  -60～+150℃

12、防護等級       IP67

濟南精量電子科技有限公司一貫遵循“匯聚專業精華，打造品質”之經營理念，致力于為客戶提供迅捷、周到的服務。位移傳感器事業部在國內誠征地區代理商，歡迎各界新老朋友致電精量電子公司詳談！

電子尺直線位移傳感器把一個機械位移運動轉換成電氣信號，并輸出進行控制采集的一套裝置。微型拉桿式直線位移傳感器，有效行程25mm～300mm，兩端均有2mm緩沖行程，精度0.3%～0.05%FS。外殼表面陽極處理，防腐蝕；內置導電塑料測量單元，無溫漂，壽命長；具有自動電氣接地功能。密封等級為IP65.
